固态硬盘SM2246XT主控量产工具开卡图文教程网上很多,写的固态开卡维修内容缺钉少铆,要么是开卡表面内容,却没有描述如何跑RDT,以及固态硬盘维修后使用几天就坏了,不稳定用不住,究其原因还是开卡教程并不优秀,INHDD本篇教程据开卡经验总结分享,这将是您从未见过如此详细的慧荣SM2246XT主控开卡量产教程。
2246XT是2246EN的无缓存版本,是慧荣SSD早期划时代的一代主控,因量产工具和PCB公版线路图的开放,使得小厂和山寨以及个人DIY开始普及,也是早期市面上最常见的主控。2246系列全系只支持2D MLC,后期改电路板供电的版本可以支持3D MLC(Intel/镁光 L06B),但全系不支持TLC闪存,2246XT主控的缺点就是磨损平衡算法不是很好,而且只支持BCH ECC纠错, 所以2246不建议使用3D颗粒,举个例子如果使用LDPC纠错的2D MLC颗粒寿命为3000次PE,那么使用BCH纠错的可能就只有2000次,换成3D MLC颗粒可能只有一半不到。2246XT主控支持4通道,每个通道支持4CE,根据电路板不同一般4个焊盘设计的单个焊盘最大可以支持8CE 闪存,8个及以上焊盘设计的单个焊盘只支持4CE,2246XT一般不需要调节CE跳线。

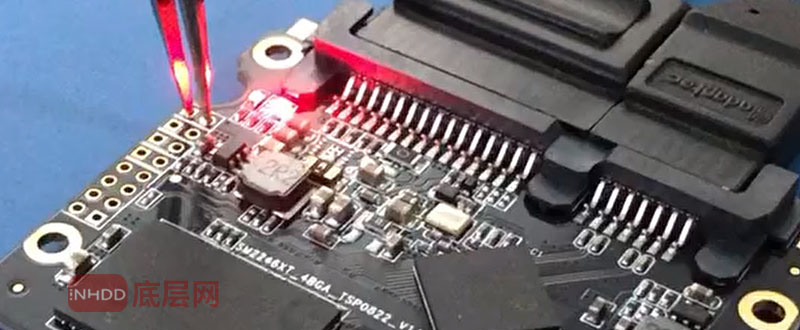

2246XT因为比较老所以量产工具目前最新的就是2017年的版本,目前使用“SM2246XT_MP_EnhancePageMode_MPQ1102A_DBQ0412_FWQ0927A”这个版本,此版本基本全部支持能够支持的颗粒了,2246XT的ROM点一般都有标记,或者JP1 JP2这样的标识,首先也是要短接ROM点然后使用USB转接卡连接到电脑。

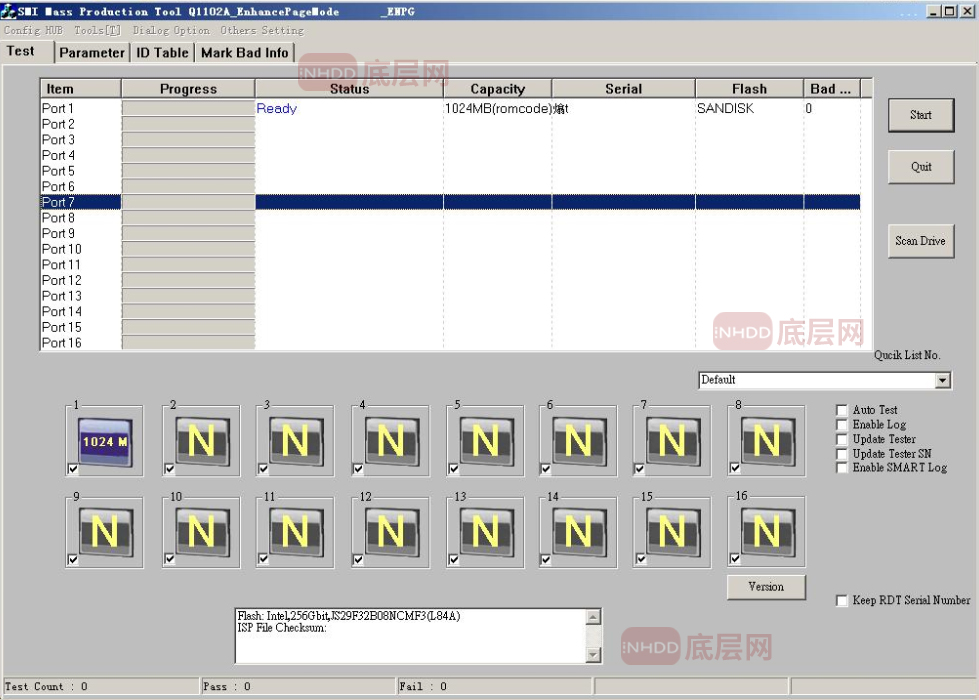

如图所示,连接正常点击“SCAN device”会出现一个1024M的设备,点击1024M图标可以查看通道和CE上面的ID和数量是否正确,如下图:
确认无误后关闭查看ID窗口,选择第二项“parameter”菜单,点击“EDIT CONFIG”按钮输入两个空格的密码即可进入编辑模式。在FLASH select选项后面点击“AUTO”,会自动出现和ID匹配的颗粒,选择与颗粒一致的即可,如下图:

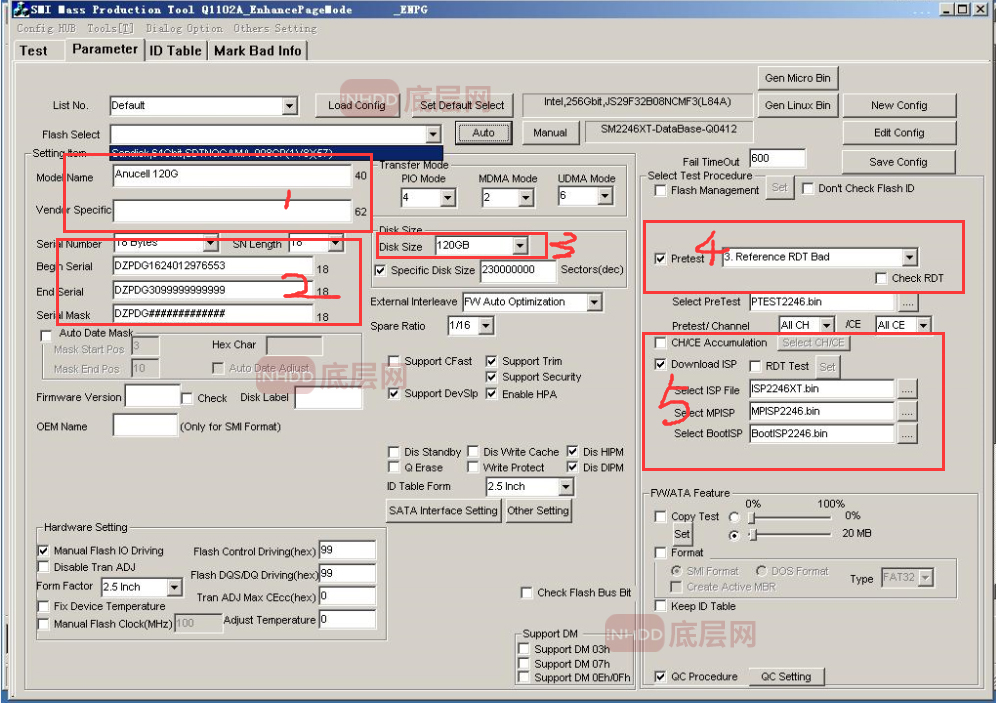

如上图所示勾选对号的保持图上一致,其中特别说明以下5点:
1.为SSD型号,可随意填写,不支持中文,尽量不要有特殊符号;
2.为SSD序列号;
3.这里下拉选择容量,也可以选择AUTO,选择AUTO将会默认使用整容,如60G 120G 240G…

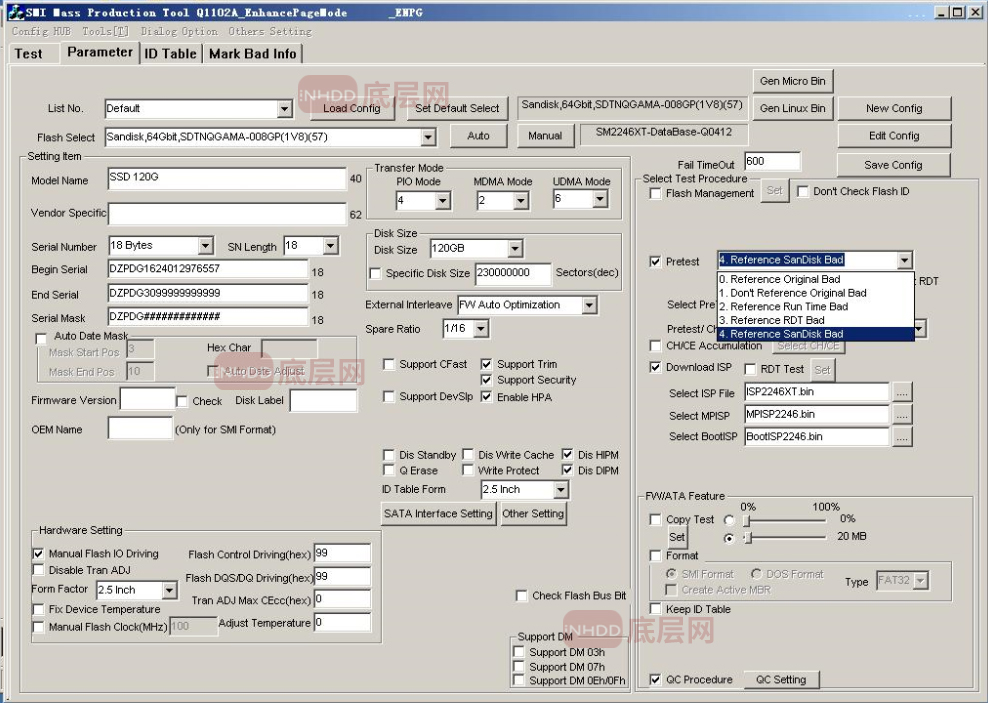

4.这里是pretest选项,下拉会出现五项,
5.2246XT的RDT TEST菜单前面勾选为选择RDT,正常开卡不勾选,勾选后下面的ISP会自动变换无需手动选择,点击后面的“SET”按钮可以设置RDT,

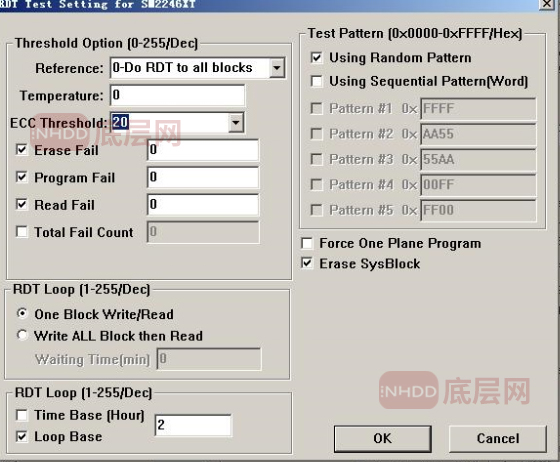

Reference默认选择“0-Do RDT to all blocks”对全部块进行RDT测试,下面的TEMPERATURE温度选项默认0,ECC threshold因为是MLC 2D颗粒一般选择15-20,数字越小通过说明块的状态越好,不稳定的块抓的就越干净,下面的erase fail program fail read fail前面必须勾选,数值为0则不限制失败上限,最下面的loop base为RDT圈数,由于2246XT使用的2D MLC到现在有些年岁已久,不稳定的情况居多,建议多跑几圈,一般设置2-4圈,如上图选择好后点击ok即可。
选择好FLASH, 选好容量,设置好型号、SN以及pretest和RDT选项后,点击右上角 save config保存,然后回到第一项菜单,点击“START”,完成后如下图提示:
此时拔掉USB,只接通SATA电源,开始跑RDT时LED灯会闪烁,完成后LED灯不再闪烁,RDT跑完结束之后不短接ROM使用USB连接到电脑。

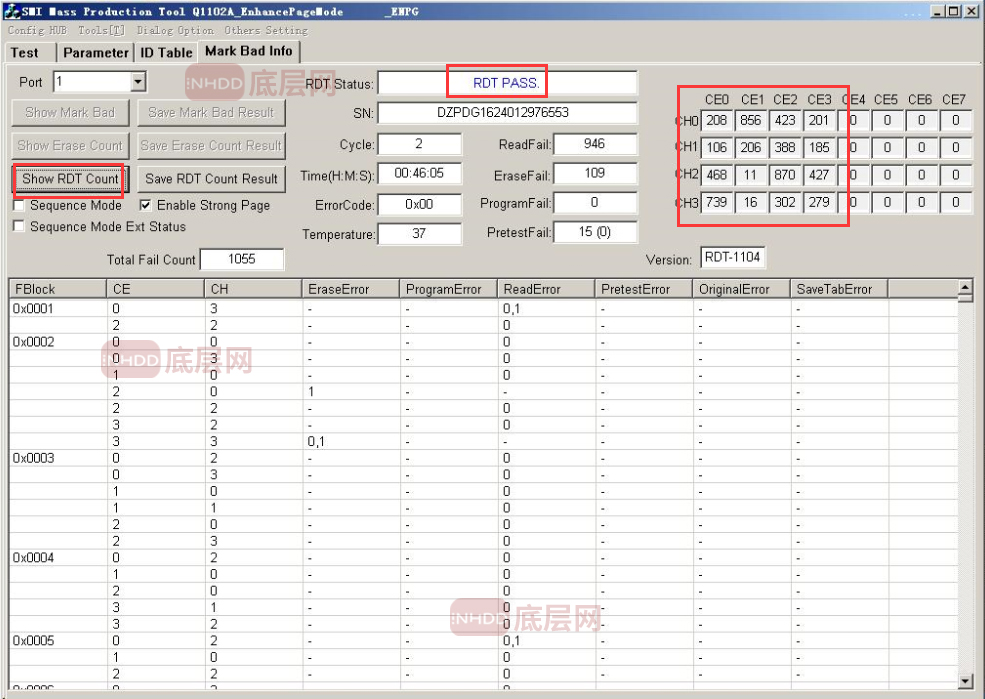

此时点击选项菜单最后一项“mark BAD info”RDT成功后会显示RDT PASS,点击show RDT count会出现各个CE的坏块数和所有坏块列表,一般只要提示RDT PASS基本没有问题,早期MLC颗粒块大小比较小,坏块多一些也无所谓,如下图所示:
此时回到第二项parameter菜单,如图:

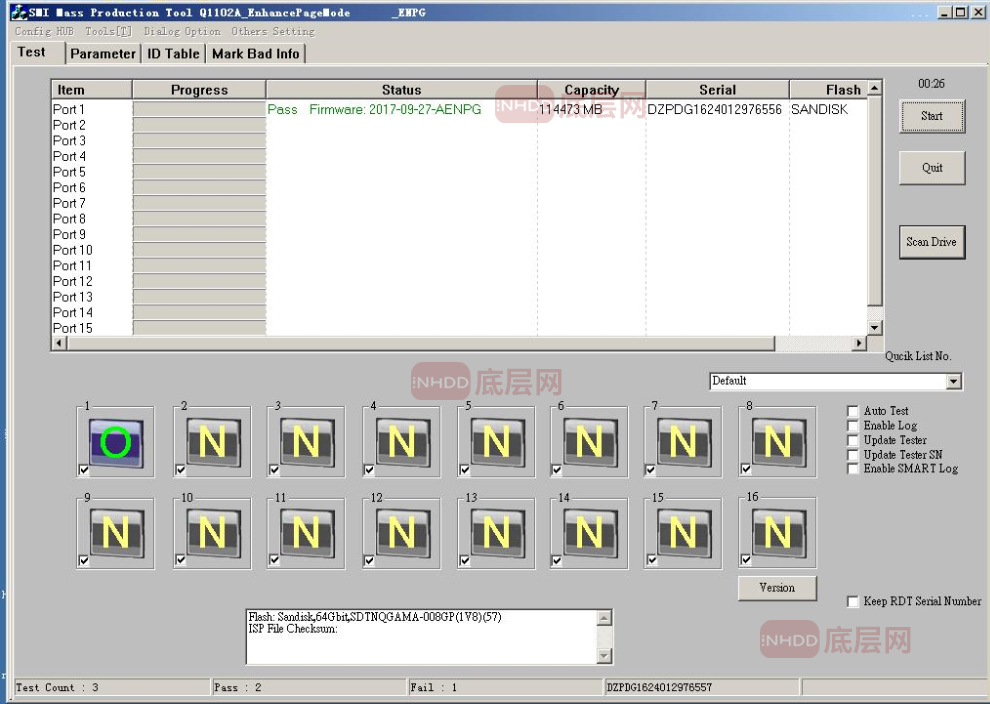

pretest选项处除了闪迪颗粒的选择最后一项外,其余颗粒选择“3 reference RDT BAD”,然后下面的RDT TEST取消勾选,确认型号SN等无误后点击右上角“save config”,回到第一项点击开始即可完成正常开卡,成功后如下图:
2246XT需要注意的是有个别颗粒体质特别差跑完RDT后坏块过多,导致容量不足,按照预选容量开卡会提示TOO MUCH BAD,此时可以通过降低容量,或者在选择容量处
手动设置LBA数,可以多次尝试一次以几个G为标准尝试递减。
2246XT因为都是老颗粒,开卡成功后最好使用跑圈软件跑两圈或以上,如果出现新增坏块,不需要再跑RDT, pretest选择 reference RUNTIME BAD再开一次,然后再跑,如果两圈都通过且使用HDTUNE查看smart不出现错误一般就没有问题了。
维修后的固态硬盘会质量比较稳定,学废了吗,欢迎评论区留言交流。
